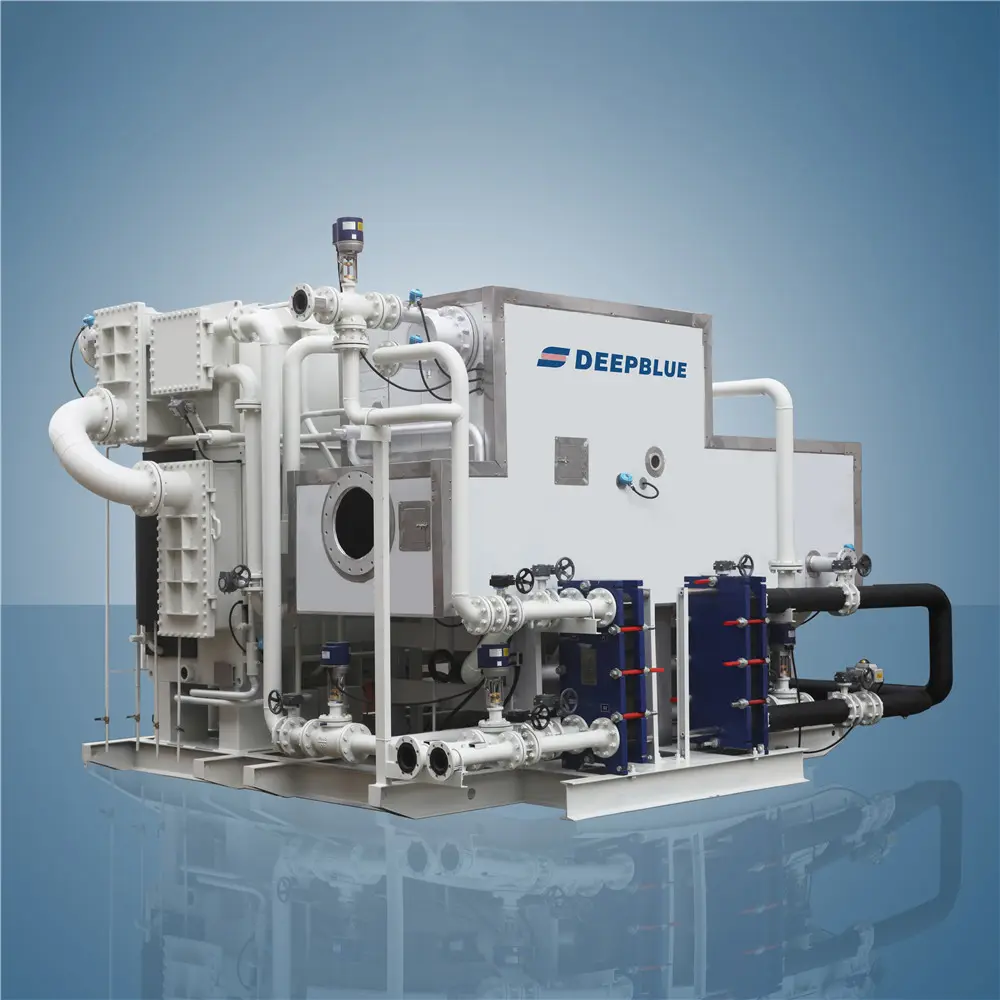

Используя высокотемпературный дымовой газ и природный газ в качестве источника тепла, дымовой газ и абсорбционный охладитель LiBr с прямым нагревом (чиллер/агрегат) используют испарение охлаждающей воды для производства охлажденной воды.
В нашей повседневной жизни, как мы все это знаем, мы почувствуем прохладу, если капнем немного спирта на кожу, потому что испарение поглощает тепло с нашей кожи. Не только спирт, но и все другие жидкости при испарении поглощают окружающее тепло. И чем ниже атмосферное давление, тем ниже температура испарения. Например, температура кипения воды составляет 100 ℃ при давлении в 1 атмосферу, но если атмосферное давление упадет до 0,00891, температура кипения воды достигнет 5 ℃. Вот почему в условиях вакуума вода может испаряться при очень низкой температуре.
Это основной принцип работы мультиэнергетического абсорбционного охладителя LiBr. Вода (хладагент) испаряется в абсорбере высокого вакуума и поглощает тепло из воды, которую необходимо охлаждать. Пары хладагента затем поглощаются раствором LiBr (абсорбентом) и циркулируют насосами. Процесс повторяется.
Цикл охлаждения
Принцип работы мультиэнергетического абсорбционного охладителя LiBr показан на рисунке 2-1. Разбавленный раствор из абсорбера, перекачиваемый насосом раствора, проходит низкотемпературный теплообменник (LTHE) и высокотемпературный теплообменник (HTHE), затем поступает в высокотемпературный генератор (HTG), где он кипятится высокотемпературный дымовой газ и природный газ для генерации паров хладагента под высоким давлением и высокой температурой. Разбавленный раствор превращается в промежуточный раствор.
Промежуточный раствор поступает через HTHE в низкотемпературный генератор (LTG), где он нагревается парами хладагента из HTG для образования паров хладагента. Промежуточный раствор становится концентрированным раствором.
Пары хладагента под высоким давлением и высокой температурой, образующиеся в HTG, после нагревания промежуточного раствора в LTG конденсируются в воду-хладагент. Вода после дросселирования вместе с парами хладагента, образующимися в LTG, поступает в конденсатор, охлаждается охлаждающей водой и превращается в воду-хладагент.
Хладагентная вода, образующаяся в конденсаторе, проходит U-образную трубу и поступает в испаритель. Часть воды-хладагента испаряется из-за очень низкого давления в испарителе, в то время как большая часть ее приводится в движение насосом хладагента и распыляется на пучок трубок испарителя. Вода-хладагент, распыляемая на пучок труб, затем поглощает тепло воды, текущей в пучке труб, и испаряется.
Концентрированный раствор ЛТГ поступает через ЛТЭ в абсорбер и распыляется на пучок труб. Затем, после охлаждения водой, протекающей в пучке труб, концентрированный раствор поглощает пары хладагента из испарителя и становится разбавленным раствором. Таким образом, концентрированный раствор непрерывно поглощает пары хладагента, образующиеся в испарителе, поддерживая процесс испарения. Тем временем разбавленный раствор насосом для раствора подается в HTG, где его снова кипятят и концентрируют. Таким образом, цикл охлаждения завершается многоэнергетическим абсорбционным охладителем LiBr, и цикл повторяется.
